Описание
Производитель: Галичский автокрановый завод (Галичанин)
Модель: Галичанин КС-55729-5B «Галичанин»
Страна:Россия

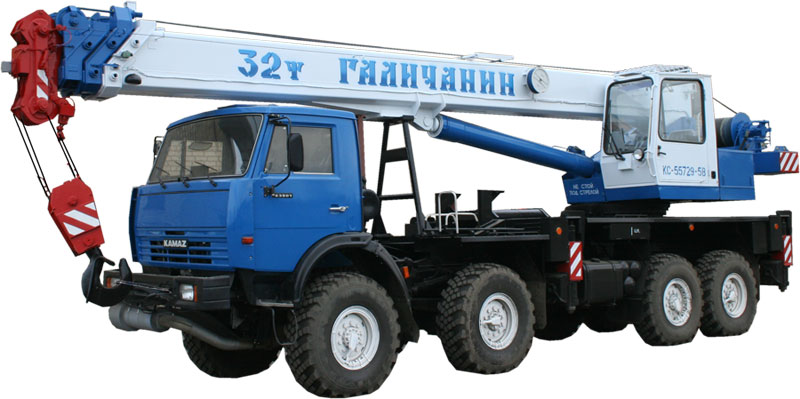

Кран КС-55729-5В грузоподъемностью 32 тонны смонтирован на четырехосном шасси автомобиля КамАЗ-63501 с колесной формулой 8x8. Мощный двигатель шасси, односкатные широкопрофильные шины, система подкачки шин, позволяющая на ходу менять в них давление в зависимости от дорожного покрытия, наличие у шасси межосевых и межколесных блокировок делает данный кран незаменимым при использовании в труднодоступных местах с плохими дорожными условиями, в том числе на строительстве нефте- и газопроводов, разработках месторождений.
Привод крановой установки осуществляется при помощи двух аксиально-поршневых гидронасосов, которые приводятся во вращение двигателем базового автомобиля через коробку передач и дополнительную коробку отбора мощности. Крановые механизмы имеют индивидуальный привод с независимым управлением от гидромоторов и гидроцилиндров. Гидравлическая система крановой установки обеспечивает плавное управление всеми механизмами с широким диапазоном регулирования скоростей рабочих операции. Возможно одновременное совмещение до трех рабочих операций.
При изготовлении несущих металлоконструкций крановой установки и четырехсекционной телескопической стрелы используется импортная высокопрочная сталь WELDOX. Секции стрелы сделаны из двух гнутых цельнометаллических профилей и имеют \"корытообразный\" профиль. Длина стрелы во втянутом положении 9,6 м обеспечивает крану компактность и маневренность при переездах. В полностью выдвинутом состоянии всех четырех секций длина стрелы составляет 30,2 м., за счет чего обеспечивается обширная рабочая зона и наибольшая высота перемещения груза при работе.

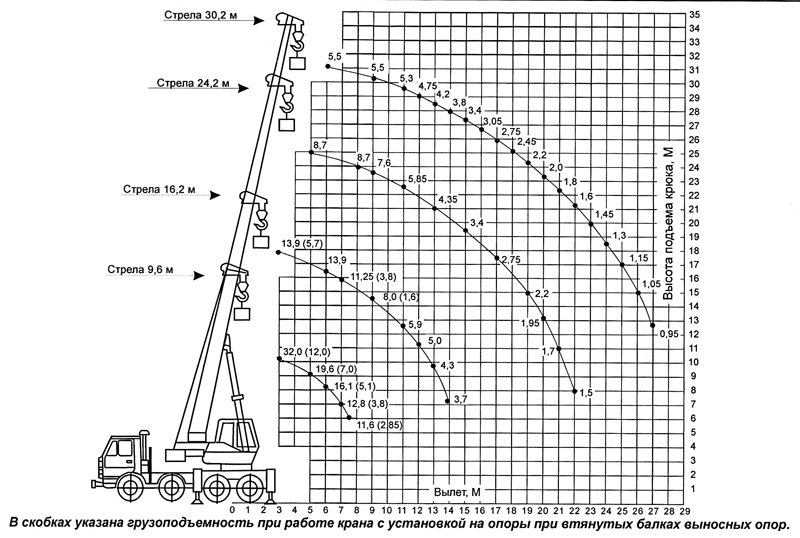

Возможность телескопирования стрелы с грузом на крюке позволяет крану выполнять специальные задания: устанавливать грузы в труднодоступных местах, проносить их среди смонтированных конструкций. Для удобства работы в стесненных условиях предусмотрен режим работы с грузами с установкой крана на опоры при втянутых балках выносных опор.
Использование при работе дополнительного съемного отдельно возимого противовеса массой 2,9 тонны позволяет значительно поднять грузовые характеристики крана на средних и дальних вылетах, а также обеспечить максимальный рабочий вылет 27 метров.
Редуктора механизмов подъема груза и поворота крана планетарного типа с дисковыми тормозами, что удовле¬творяет современным требованиям, предъявляемым к грузоподъемным машинам. Во многих узлах крана используются импортные комплектующие, которые не требуют замены и ремонта за весь период службы крана. Для обогрева кабины машиниста крана используется автономный дизельный отопитель.
Безопасную работу крана обеспечивает комплекс приборов и устройств, в том числе микропроцессорный ограничитель нагрузки с цифровой индикацией параметров работы на дисплее в кабине машиниста. Прибор автоматически осуществляет защиту крана от перегрузки и опрокидывания, оснащен системой координатной защиты крана, необходимой для работы в стесненных условиях, имеет встроенные блок телеметрической памяти (\"черный ящик\") и модуль защиты крана от опасного напряжения (МЗОН) для работы вблизи линий электропередач.
Технические характеристики крана Галичанин КС-55729-5B «Галичанин»
Технические характеристики крана Галичанин КС-55729-5B «Галичанин»
| Шасси | |
| Базовое шасси | КамАЗ-63501 |
| Колесная формула | 8 x 8 |
| Двигатель | дизельный Камаз-740 |
| Мощность двигателя, кВт л.с. | |
| Подъемные характеристики | |
| Грузоподъемность, т | 32 |
| Грузовой момент, тм | 98 |
| Вылет стрелы, м | 0 |
| Высота подъема (с гуськом), м | |
| Длина стрелы, м | 9.6-30.2 |
| Длина гуська, м | |
| Скорость подъема (опускания) груза, м/мин | 5.1 |
| Максимальная скорость подъема (опускания) пустого крюка и грузов до 4,5 т, м/мин | 10.2 |
| Скорость посадки, м/мин | не более 0.2 |
| Частота вращения, мин-1 | от 0.2 до 1.4 |
| Скорость передвижения, км/ч | до 60 |
| Габаритные размеры в транспортном положении, мм. | |
| Длина, мм | 11900 |
| Ширина, мм | 2500 |
| Высота, мм | 3950 |
| Полная масса с основной стрелой, т | 27.9 |
| Распределение нагрузки на дорогу | |
| Через шины передних колес, т.с | |
| Через шины колес тележки, тс | |
